风冷、液冷集成式充电桩

海力同创针对充电桩液冷的特殊需求，根据不同充电功率需求，专门研发了全套液冷解决方案：

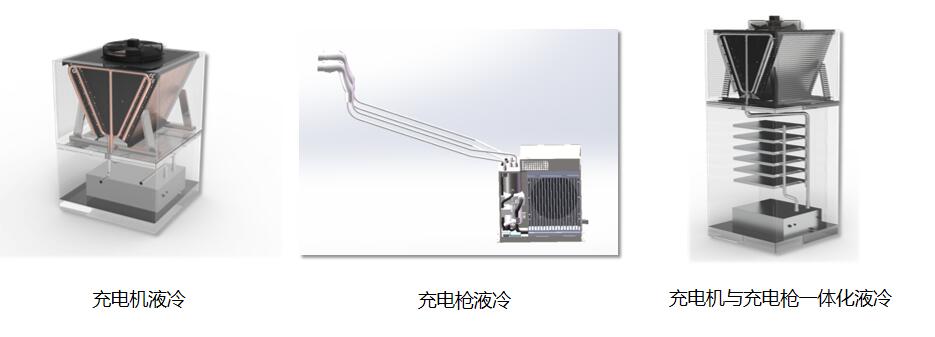

▶  针对被冷部件需求不同，可分为充电机液冷系统、充电枪液冷系统、充电机与充电枪一体化液冷系统

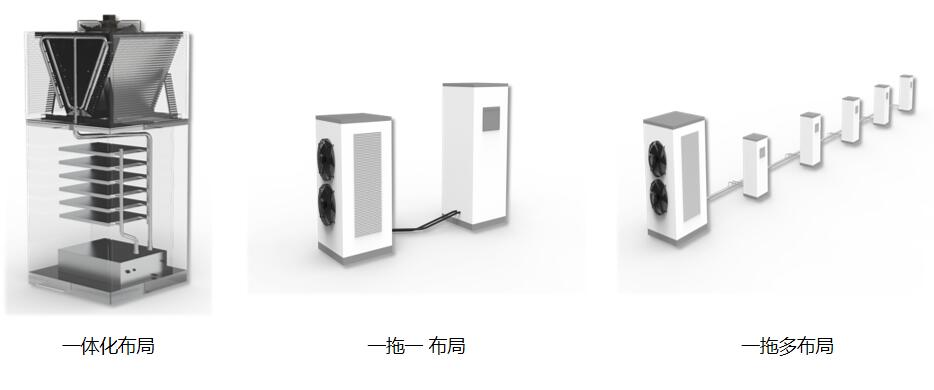

▶  针对充电桩与液冷系统的相对布局关系，可分为一体式布局、分体式布局（又分为一拖一布局、一拖多布局）


▶  针对充电功率不同，可分为120kW~1000kW等多个规格型号，满足不同功率充电桩冷却需求。



充电桩液冷，为什么选择海力同创？
  • 高质量的液冷设计团队

    ◆ 30余名博士；

    ◆ 20余位高级工程师；

    ◆ 10余位高级工艺师；

    ◆ 涵盖热物理、流体、机械、电控、材料等课程

  • 丰富的液冷设计经验

    ◆ 20年液冷设计经验；

    ◆ 成功服务10余个行业；

    ◆ 丰富的技术沉淀和积累；

  • 深厚的充电桩液冷技术储备

    ◆ 多年充电桩液冷技术开发经历；

    ◆ 深刻理解充电桩液冷应用场景；

    ◆ 拥有充电机、充电枪成熟的液冷解决方案；

  • 成熟的充电桩液冷产品系列

    ◆ 拥有成熟的充电机液冷产品系列；

    ◆ 具备高性价比液冷产品量产能力；

  • 可提供快速的定制服务

    ◆ 可提供快速的陪伴式研发设计；

    ◆ 可提供定制产品的快速打样与量供；

海力同创新型液冷技术 ——大功率快充的选择

风冷系统已经不能适应大功率快速充电桩热管理需求，液冷是必然选择。

风冷系统

◆ 风冷能力有限，换热系数在30~50W/㎡K之间，对于电池散热，存在明显天花板效应，仅适用于小功率的应用场景；

◆ 使用风冷系统，器件之间的温差大，导致器件性能不一致，对调控带来难度。同时，降低了器件的使用寿命；

◆ 使用风冷系统，需要极大的风量，风扇转速和风机功率增加，噪音和能耗显著增大，对现场和周围环境造成极大影响；

◆ 使用风冷系统，需要设计专门的风道，占用使用空间。

◆ 液体冷却能力强，换热系数在3000~10000W/㎡K之间，是空气的百倍以上，适用于大功率的应用场景；

◆ 使用液冷系统，器件之间的温差小，使得器件性能一致，降低了器件的调控难度。使用寿命得到保证；

◆ 使用液冷系统，噪音和能耗显著降低，现场和周围环境明显改善；

◆ 使用液冷系统，管路和冷板结构紧凑，占用空间少，提高了功率密度；

液冷系统

海力同创充电桩液冷解决方案
大功率充电机液冷系列产品

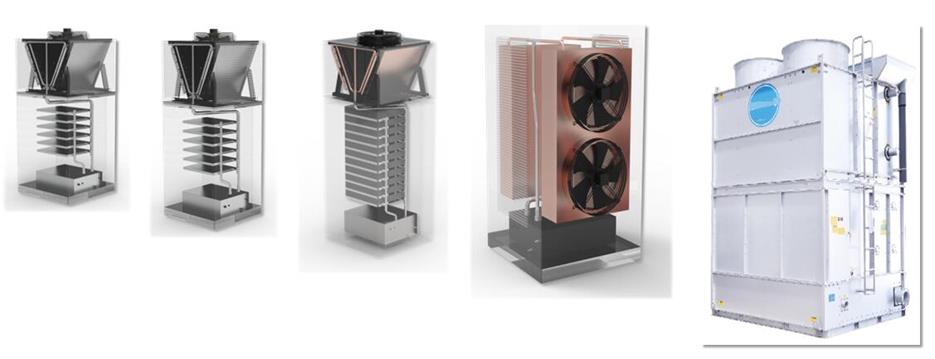

序号型号规格适用型号散热能力工作流量适配管径安装方式
一体式大功率充电机液冷系列（120kW——500kW）
1WYC-120120kW16kW2.8m³/hDN20集成于充电桩内一体式安装
2WYC-180180kW24kW4.2m³/hDN25集成于充电桩内一体式安装
3WYC-350350kW48kW8.5m³/hDN40集成于充电桩内一体式安装
分体式大功率充电机液冷系列（600kW）
4WYC-600600kW80kW14m³/hDN50独立安装，分体式
外置冷却塔式大功率充电机液冷系列（1000kW）
5WYC-10001000kW135kW30m³/hDN65独立安装，外置冷却塔
海力同创充电桩液冷产品

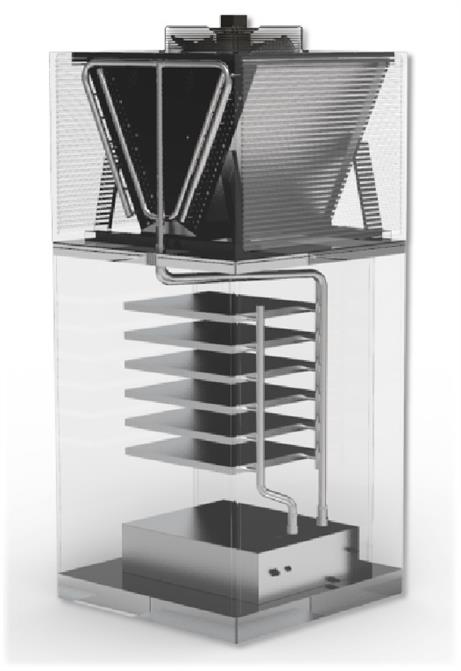

1、大功率充电机液冷模块 WYC-120
技术参数
输入电压（水泵）△200~240V/Y346~420V AC，50HZ
△200~277V/Y346~480V AC，60HZ
输入电压（风扇）220V AC/24V DC
整机功率≤1.0kW
散热量16kW（45℃环境温度）
冷却介质 专用冷却液
工作流量2.8m³/h
系统管路压力≤1.5bar
适配管径DN20
适用环境温度 -30℃~50℃
适用介质温度-30℃~100℃
噪音 ≤68dB
模块外形尺寸W×H×L 600×200×750（mm）
模块重量20Kg
换热器外形尺寸W×H×L 900×895×900（mm）
换热器重量 120Kg
安装方式 集成于充电桩内一体式安装
2、大功率充电机液冷模块 WYC-180
技术参数
输入电压（水泵）△200~240V/Y346~420V AC，50HZ
△200~277V/Y346~480V AC，60HZ
输入电压（风扇）220V AC/24V DC
整机功率1.5kW
散热量24kW（45℃环境温度）
冷却介质 专用冷却液
工作流量4.2m³/h
系统管路压力≤1.5bar
适配管径DN25
适用环境温度 -30℃~50℃
适用介质温度-30℃~100℃
噪音 ≤68dB
模块外形尺寸W×H×L 600×200×750（mm）
模块重量20Kg
换热器外形尺寸W×H×L 1000×895×1000（mm）
换热器重量 120Kg
安装方式 集成于充电桩内一体式安装

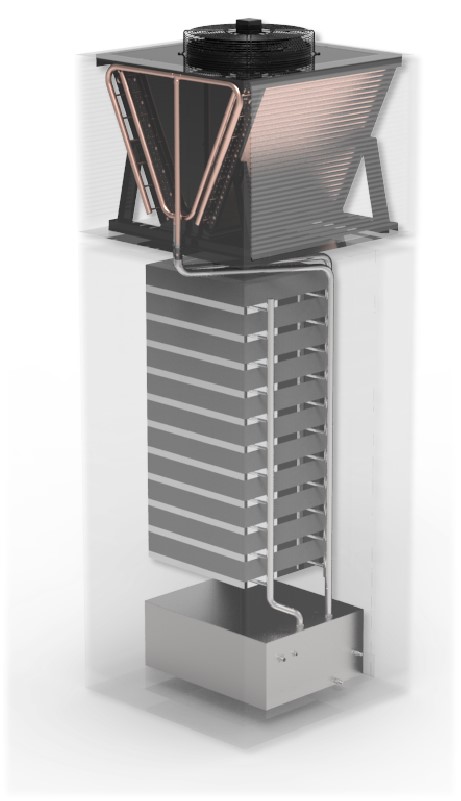

3、大功率充电机液冷模块 WYC-350
技术参数
输入电压（水泵）△200~240V/Y346~420V AC，50HZ
△200~277V/Y346~480V AC，60HZ
输入电压（风扇）220V AC/24V DC
整机功率3.0kW
散热量48kW（45℃环境温度）
冷却介质 专用冷却液
工作流量8.5m³/h
系统管路压力≤1.5bar
适配管径DN40
适用环境温度 -30℃~50℃
适用介质温度-30℃~100℃
噪音 ≤68dB
模块外形尺寸600×300×750（mm）
模块重量20Kg
换热器外形尺寸1000×995×1000（mm）
换热器重量 120Kg
安装方式 集成于充电桩内一体式安装

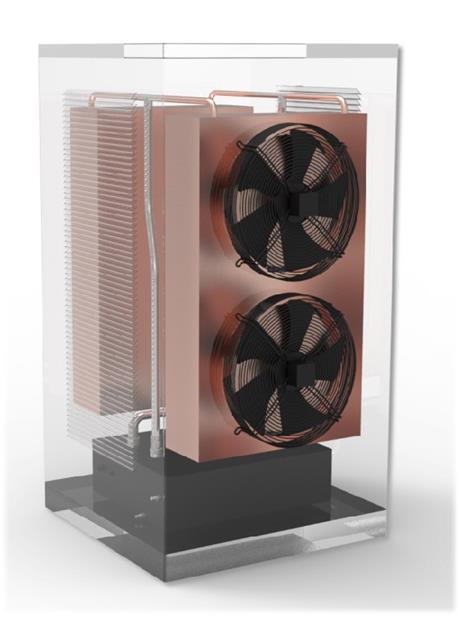

4、大功率充电机液冷模块 WYC-600
技术参数
输入电压（水泵）△200~240V/Y346~420V AC，50HZ
△200~277V/Y346~480V AC，60HZ
输入电压（风扇）220V AC/24V DC
整机功率9.0kW
散热量80kW（45℃环境温度）
冷却介质 专用冷却液
工作流量14m³/h
系统管路压力≤1.5bar
适配管径DN50
适用环境温度 -30℃~50℃
适用介质温度-30℃~100℃
噪音 ≤68dB
设备外形尺寸W×H×L 1000×1800×1000（mm）
设备重量 320kG
安装方式 独立安装，分体式

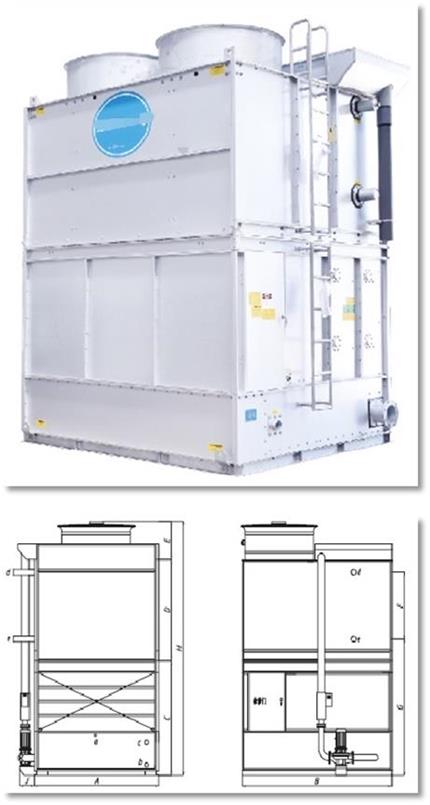

5、大功率充电机液冷模块 WYC-1000
技术参数
输入电压（水泵）△200~240V/Y346~420V AC，50HZ
△200~277V/Y346~480V AC，60HZ
输入电压（风扇）220V AC/24V DC
整机功率15.0kW
散热量135kW（45℃环境温度）
冷却介质 专用冷却液
工作流量30m³/h
系统管路压力≤1.5bar
适配管径DN65
适用环境温度 -30℃~50℃
适用介质温度-30℃~100℃
噪音 ≤68dB
设备外形尺寸非标定制
设备重量 非标定制
安装方式 独立安装，外置冷却塔
充电枪液冷系列产品
序号型号规格散热能力工作流量适配管径安装方式
1HLTC-LCS-12.5kW10L/minDN8集成于充电桩内或者外挂
2HLTC-LCS-25.0kW20L/minDN10集成于充电桩内或者外挂

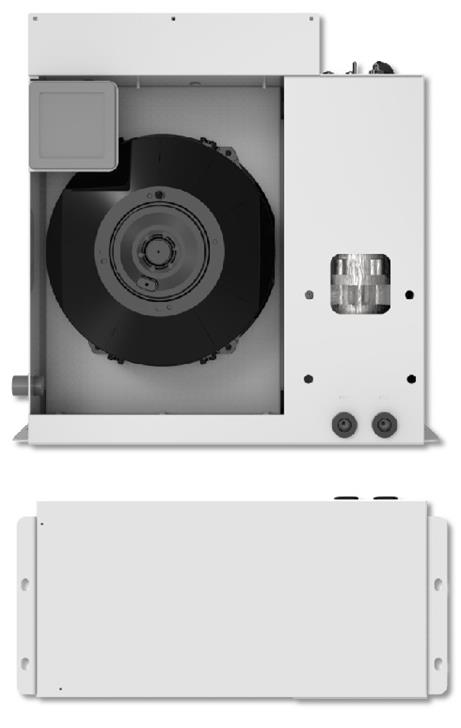

1、充电枪液冷模块HLTC-LCS-1
技术参数
输入电压（系统）220V AC/24V DC（可选）
输入电压（风扇）220V AC/24V DC（可选）
整机功率≤230W
散热量2.5kW（45℃环境温度）
冷却介质 专用冷却液
工作流量10L/min
系统管路压力≤3.0bar
适配管径DN8
适用环境温度 -40℃~50℃
适用介质温度-40℃~80℃
噪音 ≤68dB
模块外形尺寸W×H×L 395×430×200（mm）
模块重量25Kg（含散热器、介质）
装机尺寸80mm×417mm 4-8mm×13mm槽孔
安装方式 集成于充电桩内或者外挂

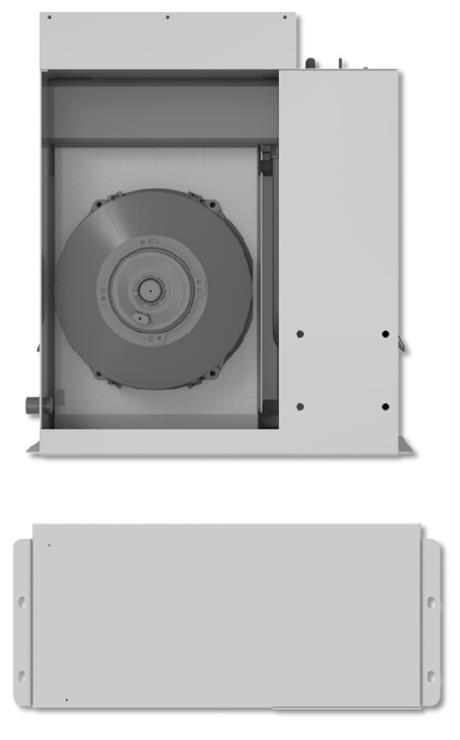

2、充电枪液冷模块HLTC-LCS-2
技术参数
输入电压（系统）220V AC/24V DC（可选）
输入电压（风扇）220V AC/24V DC（可选）
整机功率≤450W
散热量5.0kW（45℃环境温度）
冷却介质 专用冷却液
工作流量20L/min
系统管路压力≤3.0bar
适配管径DN10
适用环境温度 -40℃~50℃
适用介质温度-40℃~80℃
噪音 ≤68dB
模块外形尺寸W×H×L 420×530×200（mm）
模块重量35Kg（含散热器、介质）
装机尺寸80mm×442mm 4-8mm×13mm槽孔
安装方式 集成于充电桩内或者外挂
